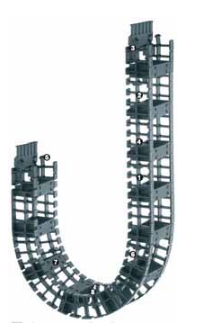

T3.29系列靜音拖鏈

1. 一體式側板 2. 適合高加速度和高速度 3. 放置去應力束帶板的角架 4. 三件式設計 5. “根據要求”縮短 6. 可選支架、去應力等附件 7. 使用壽命可預測 8. 幾乎無多邊形效應內寬Bi: 30 - 120 mm 彎曲半徑 R: 38毫米節距：15mm/鏈節 = 67鏈節數/米(1005mm)

產品說明

T3.29系列適合以下應用類型：

垂直：懸掛應用，豎直應用
水平：架空應用≤ 1.5米，
圓周運動：可用于旋轉應用，可能要求改裝（旋轉角度達180°往往要求機加工改裝）

適合適用 T3.29系列的場合

當您需要非常輕巧、經濟高效、29毫米內高的拖鏈時
適合不超過140毫米的內部寬度
適用于架空長度最高為1,45米和填充重量最大為1,0千克/米
當您需要將拖鏈用于高加速度和高速應用時
如果需要幾乎沒有多邊形效應的拖鏈
適用于小彎曲半徑和狹小安裝空間
要求方便的裝填及組裝工作
磨損最小化（如無塵室應用）

不適合適用 T3.29系列的場合

如果需要填充重量更高的拖鏈
E6系統，E61.29系列
當您需要用封閉拖鏈進行靜音運轉時
E6系統R6.29系列

安裝尺寸


產品代號 :	T3.29.030.038.0
內寬Bi [mm]:	30405060708090100110120
彎曲半徑R [mm]:	38
行距S [mm]:
固定端dM [mm]:
拖鏈長度^** [mm]:	720
鏈節數量 :	48
外寬Ba [mm]:	55
H^* [mm]:	216
D [mm]:	111
K [mm]:	210
Hi [mm]:	29
Ha [mm]:	35
每鏈節重量 [g]:	359.455
重量 [kg/m]:	0.4
* 實際安裝高度 HF = H + 40 mm (負載 2 kg/m)如果高度小于HF，請向易格斯咨詢。
**與鏈長相符計算長度免固定架

在線服務:

查詢/訂單

> 0 m

根據客戶要求

-500500

A = 移動端，B = 固定端
分隔：15毫米
每米鏈節數：67鏈節/1005毫米
行程：S
拖鏈長度 = S/2 + K
Z = 橫桿距離（標準：每4個鏈節，根據要求可實現其他距離）

架空長度

無支承長度取決于額外負載
X軸：無支承長度（米）FLB/FLG
Y軸額外負載（千克/米）
下限：行程S（米）
FLB = 帶準許凹陷的無支承
FLG = 上層平直的無支承

參考范例A：
額外負載 = 0.5 [千克/米]
無支承長度FLB = 1.2米
行程 = 2.4米
