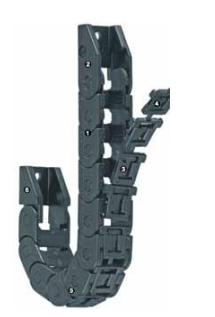

047系列拉鏈式拖鏈

1. 小節距實現靜音平穩的運轉 2. 適合高加速度 3. 用拉鏈快速開啟和關閉 4. 拉鏈可接入任何鏈節并拆卸下來 5. 輕巧結實 6. 有安裝架

產品說明

047系列適合以下應用類型：

垂直：懸掛應用，豎直應用
水平：架空應用≤ 0.4米
圓周運動：可用于旋轉應用，可能要求改裝（旋轉角度超過180°往往要求機加工改裝）

"拉鏈式拖鏈"047系列適用場合
  • 在需要快速開啟和關閉時
  • 要求運行安靜
  • 要求外形美觀
  • 要求達到極長的使用壽命
  • 低價格
"拉鏈式拖鏈"047系列不適用場合


產品代號 :
內寬Bi [mm]: 1016
彎曲半徑R [mm]: 182838
行距S [mm]:
固定端dM [mm]:
拖鏈長度** [mm]: 585
鏈節數量 : 45
外寬Ba [mm]: 16
H* [mm]: 48.5
D [mm]: 44
K [mm]: 85
Hi [mm]: 9
Ha [mm]: 12.5
每鏈節重量 [g]: 112.42
重量 [kg/m]: 0.1

所要求的間隙高度是 HF=H+10毫米（在0,2千克/米的附加載荷下）,這適用于所有類型的應用
如空間特別有限，請向igus®咨詢。

**與鏈長相符計算長度免固定架

在線服務:
查詢/訂單
> 0 m 根據客戶要求
-500500

A= 移動端
B= 固定端
螺距: 13 mm
每米鏈節數: 77
行程: S
拖鏈長度:S/2 + K

架空長度

架空長度取決于額外負載
X軸：架空長度（米）FLB/FLG
Y軸額外負載（千克/米）
下限：行程S（米）
FLB = 帶準許凹陷的架空
FLG = 上層平直的架空

參考范例A：
額外負載 = 0,125[千克/米]
架空長度FLB = 0,3米
行程 = 0,6米

接頭



工程塑料 - 一片式


一片式接頭 - 安裝裝置
耐腐蝕
預裝配
多種緊固方案
全套全套包括兩個梳狀板
接頭，全套

產品代號 : 0450.10.12

B [mm]: 16
齒數 : -

零件清單

  位置 數量 產品代碼 描述   價格
1 1 047.10.018.0 047系列拖鏈 長度 585 mm
2 1 0450.10.12 接頭，全套
