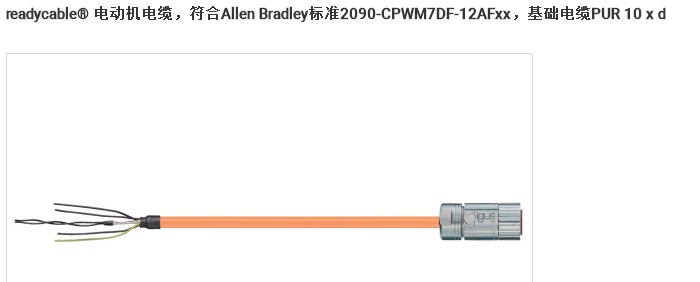

電機裝配電纜

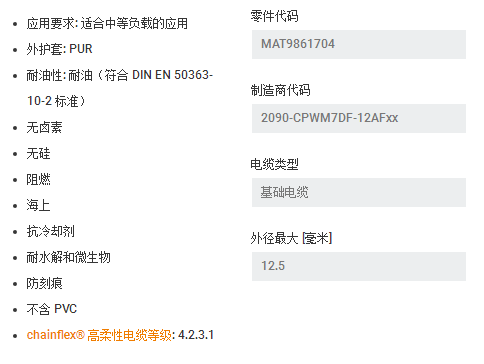

芯數及截面積 [mm2] (4G4.0)C 核心帶綠黃色的芯線 外徑最大 12.5 毫米銅指數 217 千克/千米重量 323.0 千克/千米

產品說明

最小彎曲半徑，拖鏈（系數）	10.0 x d
	拖鏈最小彎曲半徑	125.0 毫米
	最小彎曲半徑，柔性（系數）	8.0 x d
	最小彎曲半徑，柔性	100.0 毫米
	最小彎曲半徑，固定（系數）	5.0 x d
	最小彎曲半徑，固定	62.5 毫米
	溫度，拖鏈最小	-25 °C
	溫度，拖鏈最大	80 °C
	溫度，柔性	-40 °C至+80 °C（符合EN 60811-504標準）
	溫度，固定	-50 °C至+80 °C（符合DIN EN 50305標準）
	v最大，架空	10 m/s
	v最大，滑動	2 m/s
	a最大	50 m/s2
	行程	架空可達10米
	扭轉	1 °/m

電纜結構

	導體	細線絞合導線，以裸銅線制成，特別抗彎曲（符合 DIN EN 60228 標準）。
	芯線絕緣	高機械性能、低電容的TPE混合物
	芯線結構	動力導線和信號對線以短節距圍繞高強度的中心線絞合在一起。
	芯線識別	導線：黑色芯線帶白色數字，一條芯線為黃綠色。 1.芯線：U / L1 / C / L+ 2.芯線：V / L2 3.芯線：W / L3 / D / L-
	單元屏蔽	抗彎曲的鍍錫銅絲編織。
	總屏蔽	抗彎曲的鍍錫銅絲編織。覆蓋線性約55%，光學約80%。
	外護套	低粘性的 PUR 基混合材料，符合拖鏈要求（符合 DIN EN 50363-10-2 標準）。
	護套顏色	粉橙色（類似RAL 2003）

電氣信息

	額定電壓	600/1000 V（符合DIN VDE 0298-3標準）
	測試電壓	4,000 V（符合 DIN EN 50395 標準）

標準和認證

	chainflex® 高柔性電纜等級	4.2.3.1級 4：采用特殊設計、適用于在拖鏈中持續運動的電纜（中等負載，半徑不低于7.5 x d，速度達3米/秒） 2：行程距離長達10米 3：耐油（符合DIN EN 50363-10-2標準） 1：無扭轉
	抗UV	中等
	耐油性	耐油（符合 DIN EN 50363-10-2 標準）
	海上	耐MUD，符合NEK 606 - 2009版標準
	阻燃	符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準
	無硅	不含會(huì )影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。
	無鹵素	符合EN 60754標準
	UL/CSA	型號10989和21223，1000V，80°C
	NFPA	符合NFPA 79-2012第12.9章的標準
	EAC	經認證編號TC RU C-DE. ME77.B.01255
	CTP	經認證編號C-DE. PB49.B.00420
	無鉛	符合2011/65/EU（RoHS II）標準
	CEI	符合CEI 20-35標準
	無塵室	符合ISO 1級標準。外護套材料符合CF27.07.05.02.01.D標準，通過IPA依照標準14644-1進行的測試
	DESINA	符合VDW，DESINA標準化
	CE	符合2014/35/EU標準

保證壽命

更多信息：chainflex® 高柔性電纜質保

500萬次往返運動，-25°C/-15°C和行程距離≤10米時具有最小彎曲系數	12.5 x d
500萬次往返運動，-15°C/+ 70°C和行程距離≤10米具有最小彎曲系數	10.0 x d
500萬往返運動，+70°C/+ 80°C和行程距離≤10米時具有最小彎曲系數	12.5 x d
750萬次往返運動，-25°C/-15°C和行程距離≤10米時具有最小彎曲系數	13.5 x d
750萬往返運動，+70°C/+ 80°C和行程距離≤10米時具有最小彎曲系數	13.5 x d
1000萬次往返運動，-25°C/-15°C和行程距離≤10米時具有最小彎曲系數	14.5 x d
1000萬次往返運動，-15°C/+ 70°C和行程距離≤10米具有最小彎曲系數	12.0 x d
1000萬往返運動，+70°C/+ 80°C和行程距離≤10米時具有最小彎曲系數	14.5 x d
