運動電纜&拖鏈電纜&數據電纜--CF211.PUR系列

應用要求: 用于高負載外護套: PUR 總屏蔽耐油性: 耐油（符合 DIN EN 50363-10-2 標準）防刻痕耐水解和微生物阻燃無鹵素無硅不含 PVC 抗UV chainflex? 高柔性電纜等級: 5.5.3.1

產品說明

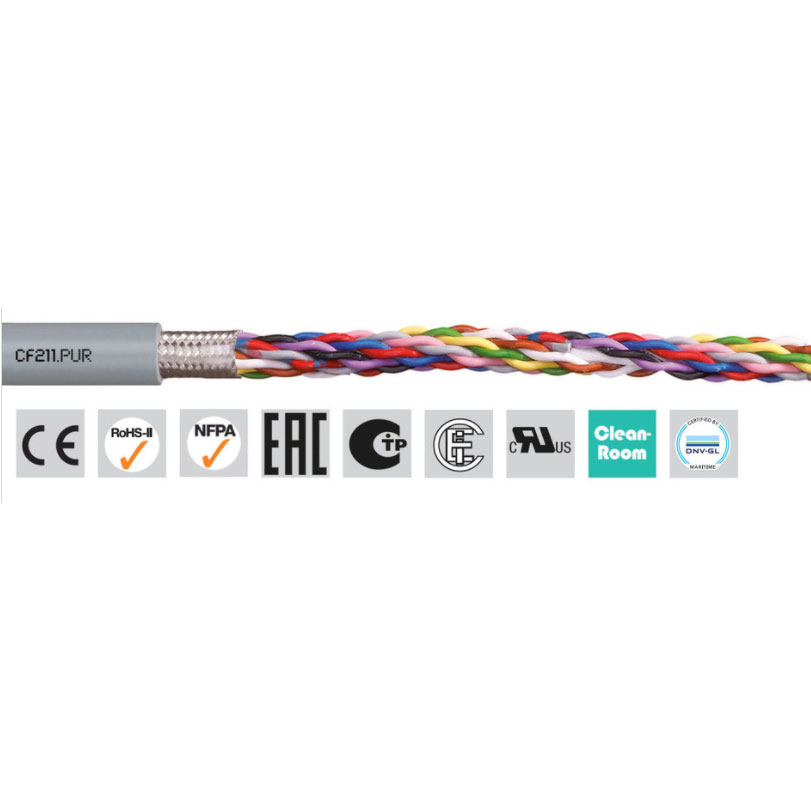

chainflex® CF211.PUR 高柔性數據電纜 PUR

典型應用領域：

用于高負載

幾乎完全耐油

室內和常規太陽輻射的室外應用

適用于水平架空和行程小于 100 米的滑行應用

加工中心/機床、儲存與提取系統、包裝業、搬運、冷藏區

使用壽命有保證（需符合質保條件）
更多信息：chainflex® 高柔性電纜質保

往返運動* 500 萬 750 萬 1,000 萬

溫度， v 最大[米/秒] 最大加速度行程距離最小彎曲半徑最小彎曲半徑最小彎曲半徑

從/至[°C] 架空滑行 [m/s2] [m] [系數 x d] [系數 x d] [系數 x d]

-25 / -15 10 11 12

-15 / +70 5 3 50 ≤ 100 7.5 8,5 9,5

+70 / +80 10 11 12

* 可實現更多次數的往返運動 – 請咨詢有針對性的計算。

認證和標準

一般性能

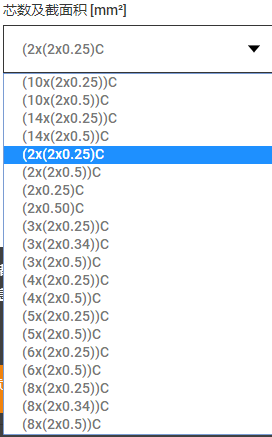

芯數及截面積 [mm2]	(2x(2x0.25)C
外徑最大	6.0 毫米
銅指數	23 千克/千米
重量	38.0 千克/千米
絞合方式	對絞芯線

動態信息

	最小彎曲半徑，拖鏈（系數）	7.5 x d
	拖鏈最小彎曲半徑	45.0 毫米
	最小彎曲半徑，柔性（系數）	6.0 x d
	最小彎曲半徑，柔性	36.0 毫米
	最小彎曲半徑，固定（系數）	4.0 x d
	最小彎曲半徑，固定	24.0 毫米
	溫度，拖鏈最小	-25 °C
	溫度，拖鏈最大	80 °C
	溫度，柔性	-40 °C至+80 °C（符合EN 60811-504標準）
	溫度，固定	-50 °C至+80 °C（符合DIN EN 50305標準）
	v最大，架空	5 m/s
	v最大，滑動	3 m/s
	a最大	50 m/s2
	行程	達100米的行程

電纜結構

	導體	特殊高柔性設計的精細裸銅多股線
	芯線絕緣	高機械性能TPE混合物
	芯線結構	以短節距絞合的2個芯線，芯線對線還以短節距長度絞合。
	芯線識別	顏色代碼符合 DIN 47100 標準
	內護套	包裹在外層的箔材
	總屏蔽	高度抗彎曲的鍍錫銅絲編織。覆蓋線性約70%，光學約90%。
	外護套	低粘性、無鹵素、高度耐磨的 PUR 基混合材料，符合拖鏈要求（符合 DIN EN50363-10-2 標準）。
	護套顏色	窗口灰色（類似RAL 7040）

電氣信息

	額定電壓	300/300 V (符合 DIN VDE 0298-3 標準)
	測試電壓	1,500 V

標準和認證

	分類	5.5.3.1級 5：適用于在拖鏈中持續運動的電纜，重載，半徑不低于6.8 x d，速度達10米/秒 5:行程距離長達100米 3：耐油（符合DIN EN 50363-10-2標準） 1：無扭轉
	抗UV	中等
	耐油性	耐油（符合 DIN EN 50363-10-2 標準）
	海上	耐MUD，符合NEK 606 - 2009版標準
	阻燃	符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準
	無硅	不含會(huì )影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。
	無鹵素	符合EN 60754標準
	UL/CSA	型號10493和20233，300V，80°C
	NFPA	符合NFPA 79-2012第12.9章的標準
	DNV-GL	獲得DNV-GL型檢測認證——證書號：13 655-14 HH
	EAC	經認證編號TC RU C-DE. ME77.B.01559
	CTP	經認證編號C-DE. PB49.B.00416
	無鉛	符合2011/65/EU（RoHS II）標準
	CEI	符合CEI 20-35標準
	無塵室	符合ISO 1級標準。外護套材料符合CF77.UL.05.12.D標準，通過IPA依照標準14644-1進行的測試
	CE	符合2014/35/EU標準

保證壽命

更多信息：chainflex® 高柔性電纜質保

500萬次往返運動，-35°C/-25°C和行程距離≤400米時具有最小彎曲系數	7.5 x d
500萬次往返運動，-25°C/+ 90°C和行程距離≤400米具有最小彎曲系數	6.8 x d
500萬往返運動，+90°C/+ 100°C和行程距離≤400米時具有最小彎曲系數	7.5 x d
750萬次往返運動，-60°C/-70°C和行程距離≤400米時具有最小彎曲系數	8.5 x d
750萬次往返運動，-25°C/+ 90°C和行程距離≤400米具有最小彎曲系數	7.8 x d
750萬往返運動，+90°C/+ 100°C和行程距離≤400米時具有最小彎曲系數	8.5 x d
1000萬次往返運動，-35°C/-25°C和行程距離≤400米時具有最小彎曲系數	9.5 x d
1000萬次往返運動，-25°C/+ 90°C和行程距離≤400米具有最小彎曲系數	8.8 x d
1000萬往返運動，+90°C/+ 100°C和行程距離≤400米時具有最小彎曲系數	9.5 x d
